Симисторное диммирование

  • Отличается небольшой стоимостью и простотой управления.
  • Работает в сетях постоянного и переменного тока.
  • Легко монтируется в сеть, не требует дополнительных конструкций.
  • Для диммирования светодиодных светильников необходимо наличие совместимого драйвера.

Симисторное диммирование осуществляется с помощью симметричного триодного тиристора (TRIAC-диммера). В основе схемы этого устройства лежит полупроводник со свойствами, аналогичными двум подключённым встречно-параллельно тиристорам.

Светодиодные светильники FireLED™ с возможностью диммирования симисторным регулятором

Принцип работы TRIAC-диммера

Условная схема симистора
Условная схема симистора

Как и тиристор, симистор пропускает ток по принципу «открыто-закрыто»: есть отпирающее напряжение — ток идёт, отсутствует — ток закрыт. Однако, в отличие от своего предшественника, прибор проводит ток в обоих направлениях: в зависимости от фазы тока, подаваемого на управляющий электрод, области n-проводимости, выполняющие функции катода и анода (назовём их «условный катод» и «условный анод»), меняются ролями.

Такая схема гораздо эффективнее использования двух параллельно подключённых к переменному току тиристоров — на каждый полупроводник нужен свой источник отпирающего напряжения, в то время как симистор управляется одним источником и одинаково подходит как для постоянного, так и для переменного тока.

Таким образом, симисторный диммер позволяет регулировать интенсивность освещения, отсекая «ненужную» часть фазы и пуская ток только тогда, когда управляющее напряжение превысит напряжение включения. Как только ток достигнет нуля, переход закроется, и цикл повторится снова для следующей фазы.

Отсечение фазы по управляющему напряжению
Отсечение фазы по управляющему напряжению

TRIAC-диммирование в светодиодном освещении

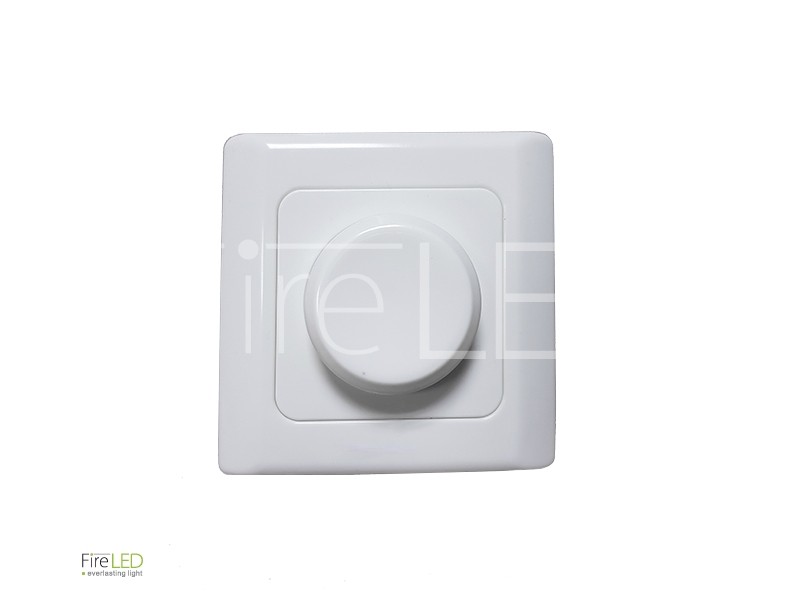

Симисторное диммирование нашло широкое применение в управлении светом. Регулятор представляет собой поворотный или нажимно-поворотный включатель и легко монтируется в сеть. Простота прибора и небольшая стоимость обеспечили его популярность, особенно в бытовом освещении.

Используя симисторное диммирование для светодиодных светильников, нужно уделять особое внимание совместимости диммера и драйвера устройства. Неправильное их сочетание может привести к морганию и нарушению работы светодиодов, поэтому тщательно проверяйте характеристики приборов перед покупкой, а выбирая диммируемые светодиодные светильники, сразу учитывайте, с какими устройствами они совместимы.

Схема подключения TRIAC (симисторного) диммера с ручным управлением
Схема подключения TRIAC (симисторного) диммера с ручным управлением
Схема подключения TRIAC (симисторного) диммера с ИК-пультом
Схема подключения TRIAC (симисторного) диммера с ИК-пультом
